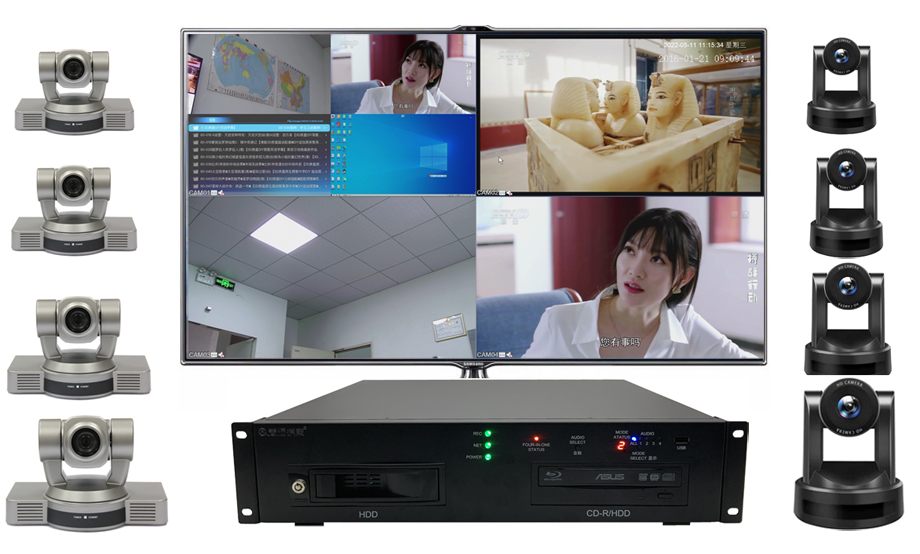

WHA-02，是一款7路數字物理輸入、16路IPC網絡輸入，硬盤光盤同步高清錄播機。嵌入式LINUX操作系統，開創性無開箱用機方案，抽屜式帶鎖扣硬盤安裝方式，嵌入了藍光光盤刻錄機，輸入接口豐富，輸出、環出接口全面；既可以本機全功能操作，也支持遠程網絡操控使用。既可以多畫面合一錄制，也可分別錄制；機器具有可多路分別配音、混音、文件剪切、重點標記等豐富的功能。產品廣泛應用于審訊、問詢、談話、接訪、投招標室以及重要領域的大中型會議室、視頻會議、智慧課堂、舞臺演出、體育比賽、手術示教等場合的高清硬盤錄像和光盤刻錄。
 一、外觀和接口
1、外觀

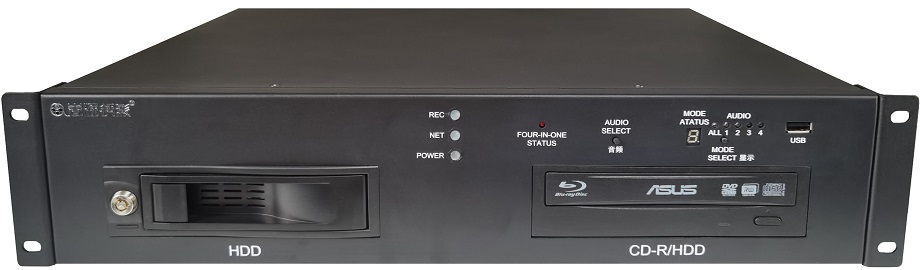

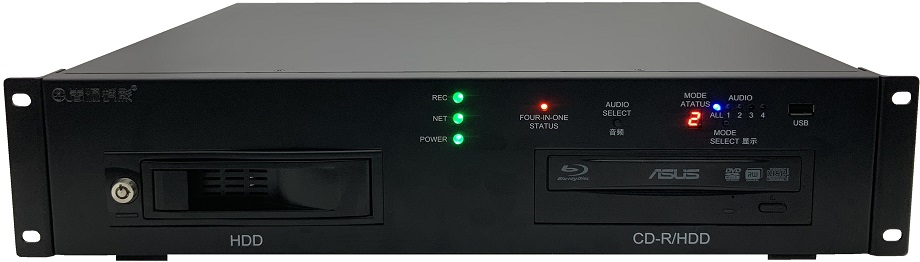

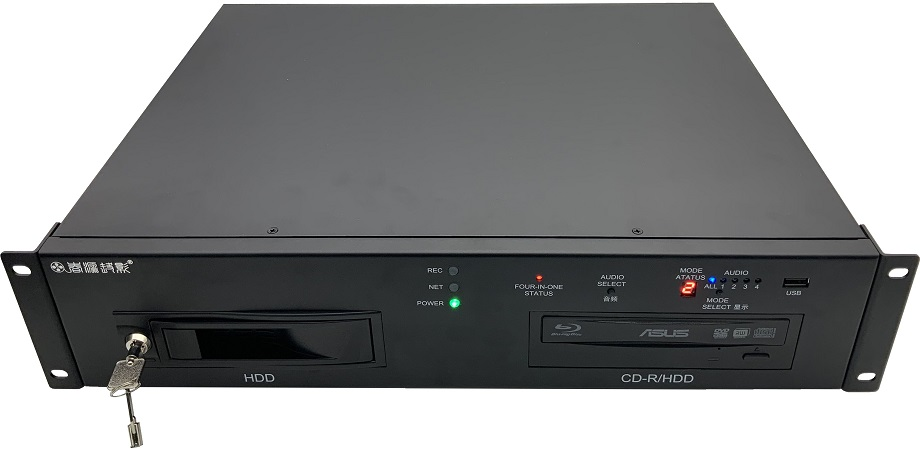

WHA-02標準2U+機箱制作，適合置放于各類機柜。純鍍鋅板材質，整機黝黑色調，沉穩端莊，美觀大方！
規格：主機規格：長*寬*高=44*36*11CM；固定爪：每個寬2CM；主機凈重： 公斤

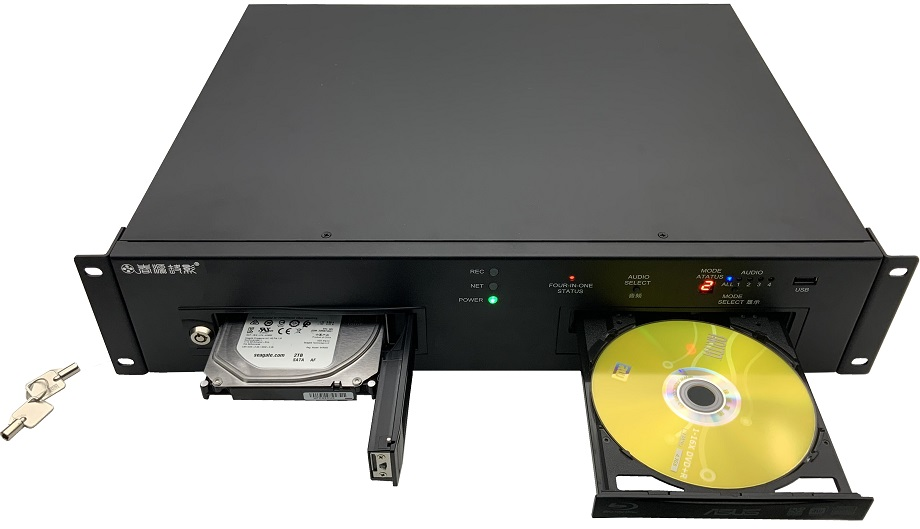

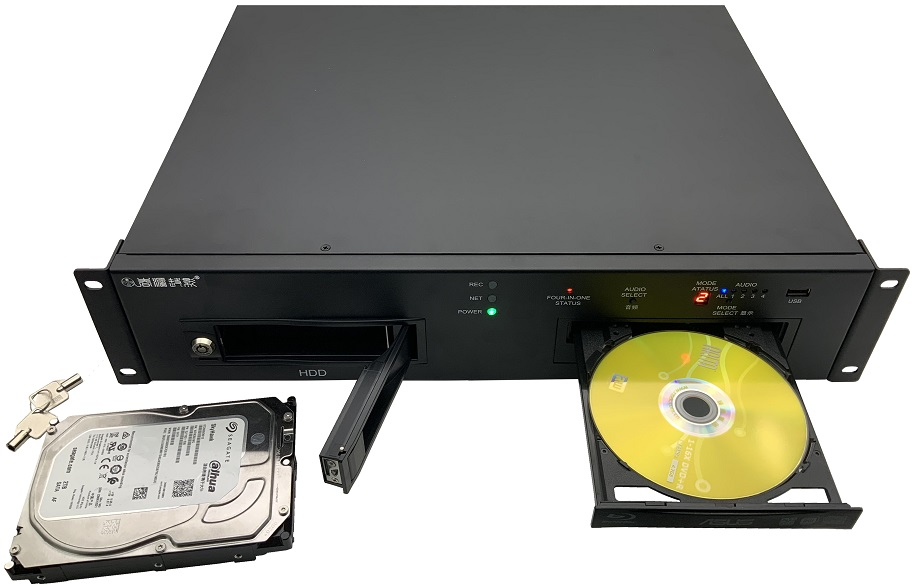

2、無開箱使用方案，簡單便捷
WHA-02前面板左側，一個抽屜式硬盤抽取倉，輕輕一推或一開，即可插入或抽取3.5寸SATA硬盤，支持可達3TB的超大容量的硬盤，支持長時間連續錄制。倉蓋帶有鎖扣，開倉須用鑰匙，只有專人才可以更換硬盤，資料保護更有保障！
WHA-02前面板右側，嵌入了一個藍光光盤刻錄機，輕輕一按，即可推入光盤，刻錄完畢，會自動彈出，操控簡易。
使用DVD光盤，刻錄速率高，清晰度好，空白盤價格實惠！

WHA-02無論安裝或者更換硬盤、光盤，十分簡便，無需拆機擰螺絲，純粹的無開箱使用方案，行業內的領先之作！

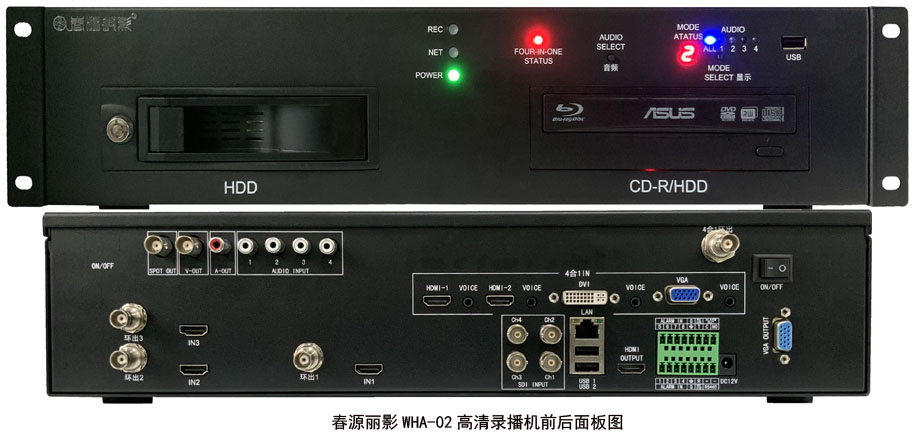

3、WHA-02豐富的輸入、輸出、顯示、控制接口

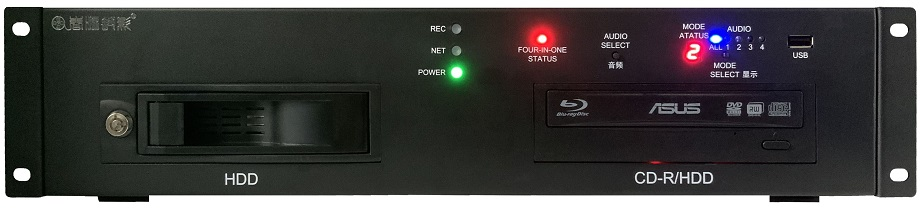

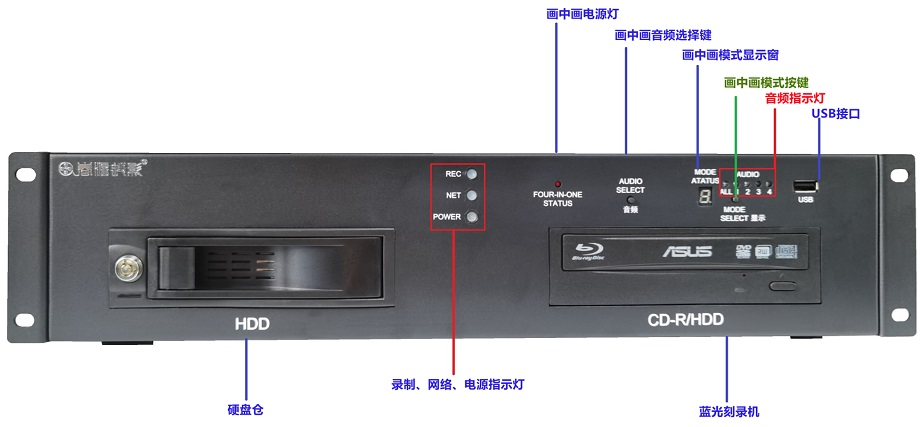

（1）、前面板：

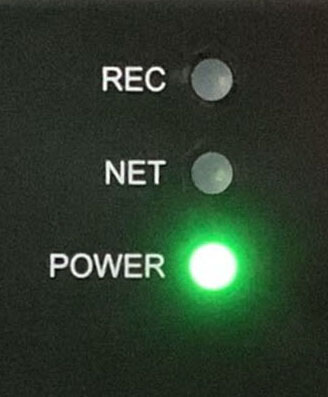

機身前面板中間有醒目的指示燈，從上到下依次是 錄像 網絡 電源狀態指示燈。

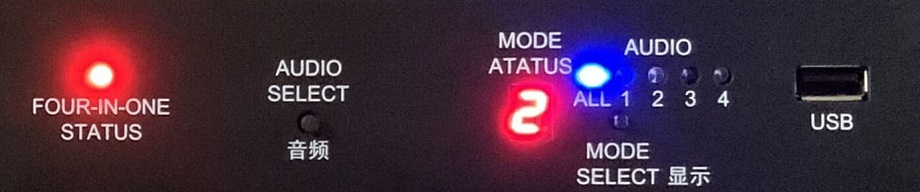

右側刻錄機上面，有第一通道多合一輸入音頻選擇、畫面調節搖桿按鍵和狀態指示燈。分別是電源指示燈、音頻選擇按鍵、畫面模式指示燈、音頻模式指示燈、畫面選擇搖桿按鍵。右側一個USB接口，可接入鼠標操控機器。
機身左側后端，內嵌一個小型有源音箱（可選），方便機器調試時使用。

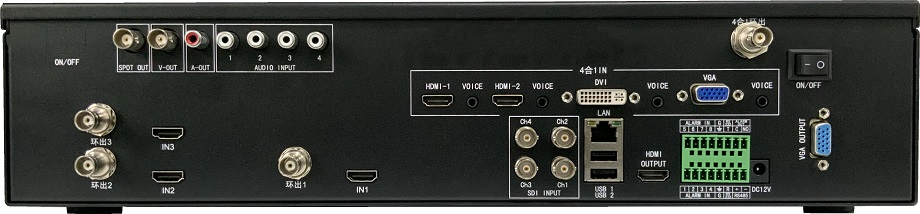

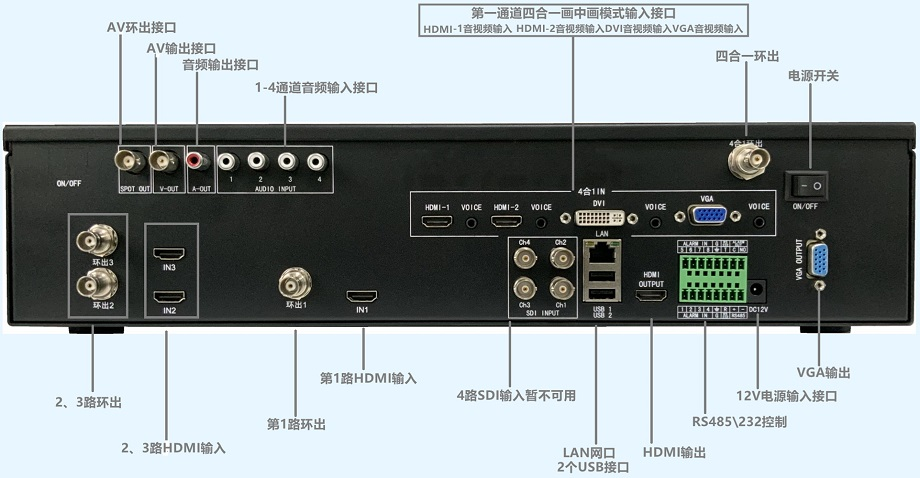

（2）、后面板：

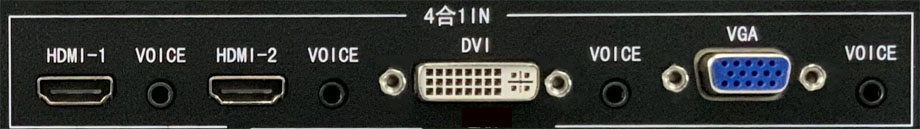

 機器尾板右側中間，為第一輸入通道的四合一輸入接口
分別有2個HDMI、1個DVI、1個VGA接口，均支持1080P60以及以下參數輸入；該4路入口，支持錄制為四合一畫面模式，可通過前面板畫面調節搖桿按鍵選擇顯示模式，分別可顯示正方4畫面、上下2畫面、左右2畫面、上一下三 4畫面、單畫面。
HDMI輸入接口，支持含音頻輸入；每個輸入接口右邊各有一個3.5音頻輸入接口，可分別為視頻配音或混音。
尾板右上角，有一個SDI BNC輸出接口，可環出第一輸入通道的音視頻畫面。

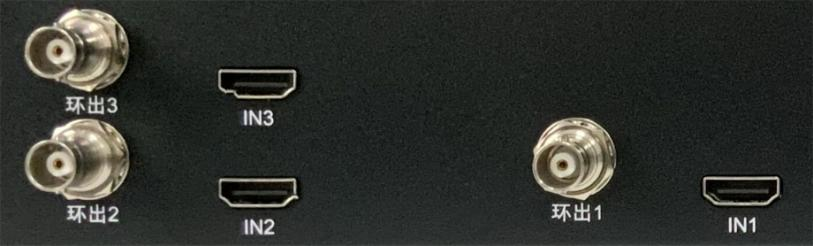

尾板左側下面的3個HDMI輸入接口，是第二、第三、第四輸入通道，各有一個HDMI輸入，均支持1080P60以及以下參數輸入；均支持含音頻輸入。各輸入接口錄制的畫面是各自獨立的音視頻文件。每個HDMI輸入接口左側各有一個SDI BNC接口，可各自環出HDMI輸入的音視頻畫面。

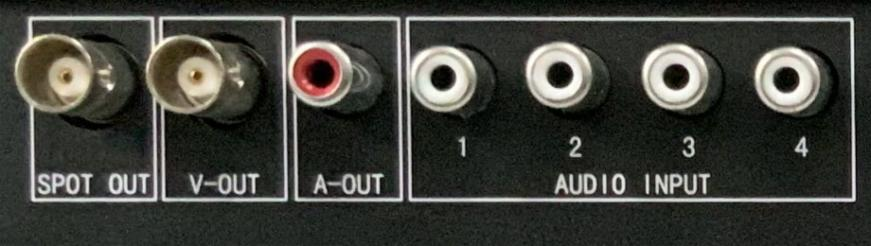

尾板左側上面，有一組機器的視頻環出、音頻輸出、輸入接口。
依次為2個AV BNC環出接口、1個紅色3.5音頻輸出接口；四個白色音頻輸入接口，可分別為第一、二、三、四輸入通道配音。當每個輸入視頻含有音頻時，也可進行混音。
尾板右下部，是整機控制和輸出部分
有1個千兆自適應LAN網口，可接路由器或者交換機；有2個USB接口，可接移動硬盤、鼠標進行文件備份；1個HDMI輸出接口，可含音頻輸出4個通道輸入的音視頻畫面，支持16/8/4/1畫面顯示；有RS485、232協議控制接口，可接入并操控云臺攝像機；有1個12V4A的電源插口；1個硬電源開關；右邊1個VGA輸出接口，可與HDMI同步輸出顯示畫面。
注：尾板中下部的4個SDI BNC接口，為選項使用，本機型不支持使用。
二、功能介紹
1、便捷的操控模式
WHA-02錄播機，可完全脫離網絡和電腦，支持本機直接接電視機或者顯示器，接入USB鼠標操控。由于采用無開箱用機方案，客戶采購回家，在前面板插入硬盤或插入光盤即可硬盤錄像、光盤刻錄。

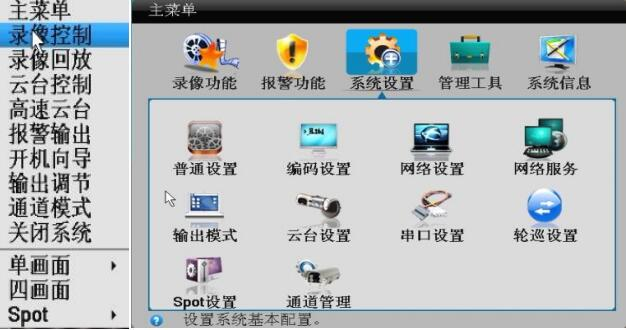

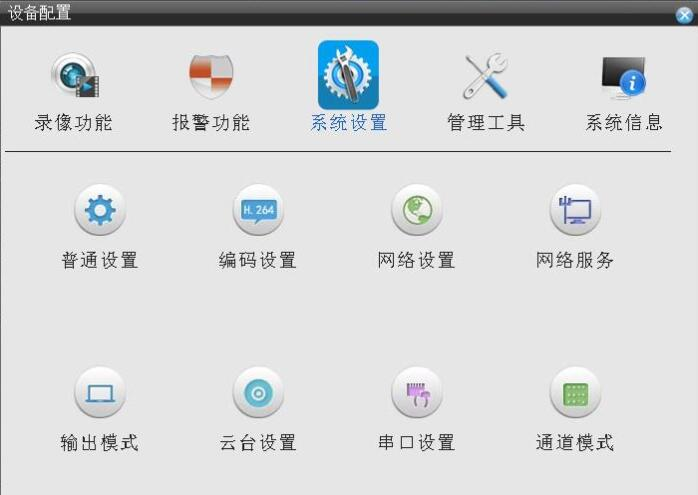

錄播機接電視機后，鼠標點右鍵即可進入快捷操控菜單。如錄像控制、回放、云臺控制、輸出調節、通道模式、畫面調節、關閉系統等。點擊主菜單，則進入更具體的系統設置等界面。
WHA-02也支持局域網電腦進行遠程操控。
錄播機用網線接入電腦或者都接入路由器（交換機）后，在錄像機的網絡設置端，會產生一個IP地址，在電腦瀏覽器輸入IP地址，即可進入錄播機的后臺系統。可以與本機操控一樣進行操作錄播機。
 2、豐富的數字物理輸入、輸出、環出接口，滿足不同場景高清錄制、播放和顯示需要
WHA-02，不僅支持4路合成錄制，也支持分別錄制，是全景錄播機與常規錄播機的有力融合。
支持輸入5路HDMI、1路 DVI 、1路VGA常用的數字接口，兼容市面上常見的各類高清攝像機以及播放機。
支持1080P60以及以下各類參數輸入，具有寬泛的兼容性。
具有HDMI、VGA、AV同步實時輸出接口，可接多臺設備同時顯示。
具有4個SDI環出接口，可實時環出四個輸入通道實際畫面。
3、具備混音模式，既支持每個輸入接口分別配音，也支持多輸入音頻混音錄制。
HDMI本身支持含音頻輸入，滿足了視頻會議錄制的音頻要求。
4個3.5音頻輸入接口，滿足了多合一輸入通道每個輸入接口的配音；也可共同混音錄制。
4個蓮花音頻輸入接口，支持為每個通道另外配音。

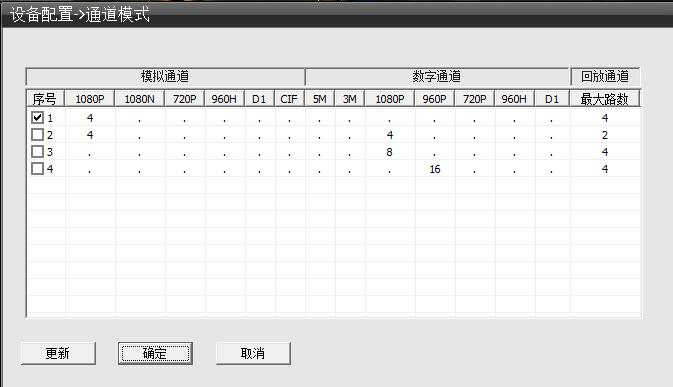

4、數字高清物理輸入接口與網絡IPC雙兼容輸入型錄播機
WHA-02，不僅支持多達7路數字物理接口輸入錄制；也支持IPC網絡信號輸入錄制；如網絡攝像機、遠程視頻會議終端設備等網絡信號。
（1）、純數字物理輸入模式：4通道7路輸入；
（2）、同時切入4路IPC網絡信號輸入同時錄制
當4通道7接口物理輸入時，可一鍵切為同時輸入4路1080P高清IPC網絡信號輸入；實現8通道11機位同時錄制。
（3）、一鍵切為8路1080P高清純IPC網絡信號輸入錄制
（4）、一鍵切為16路960P IPC網絡信號輸入錄制
5、畫面顯示模式科學簡潔

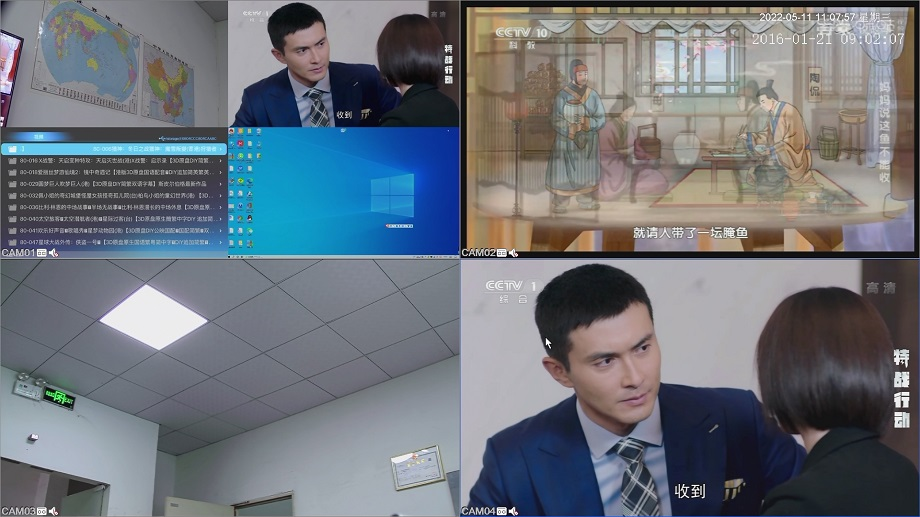

WHA-02輸入信號源后，畫面顯示模式豐富實用。既可以7路數字物理輸入接口四通道7畫面顯示，也可一鍵單通道全屏顯示。
第一通道的4路輸入全景畫面，可通過搖桿按鍵調整為 正方4畫面、上下2畫面、左右2畫面、上一下三 4畫面、單畫面。該通道錄像模式為多合一錄像模式，適合會議室、教室、醫療示教、投招標室、體育賽事、舞臺演藝等同一場景時音視頻錄制使用。

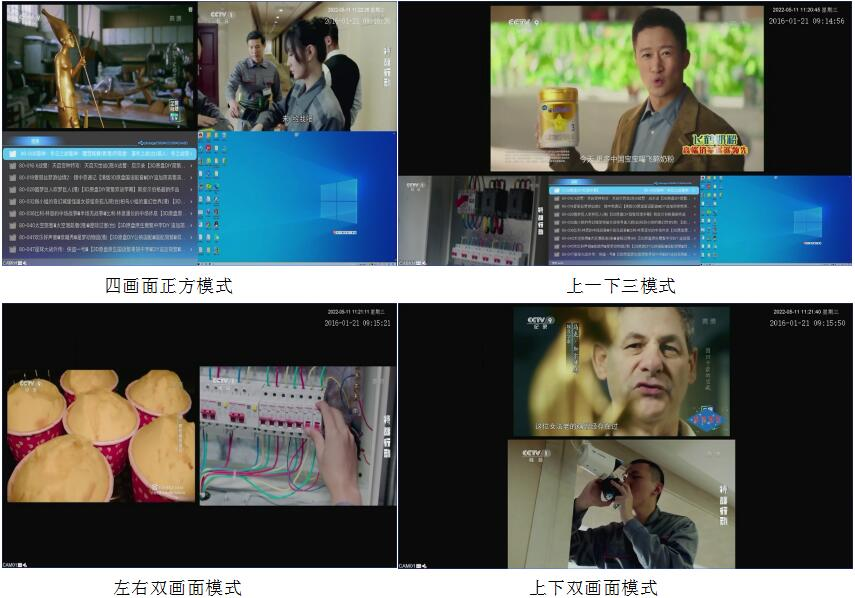

全景輸入通道顯示模式：
第二、第三、第四通道，為分別獨立音視頻錄制模式，為各自獨立的顯示畫面。適合視頻會議終端設備錄制、小型會議室錄制。由于機器具備良好的混音功能，可以同時錄制三間視頻會議終端或者三個安裝了一臺會議攝像機的小型會議室使用。
當數字物理信號輸入與網絡IPC混合輸入時，可以顯示為16/8/4/1畫面模式。每個畫面均可以一鍵全屏。
6、光盤刻錄 簡單方便

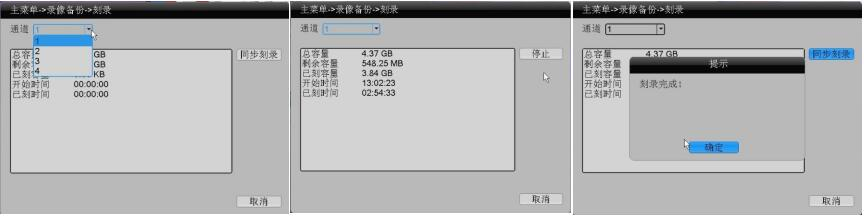

（1）、實時刻錄
按下光盤出倉鍵，置放好DVD光盤，選擇任一輸入通道，點擊實時同步刻錄，就開始實時刻錄。可顯示刻錄時間進程、光盤剩余容量。刻錄完畢，光盤會自動彈出。使用8.5G的空白光盤，可以連續刻錄4個小時。
（2）、備份刻錄
進入文件備份界面，選擇任一輸入通道，或者選擇全通道，對已經錄制到硬盤的文件，將需要刻錄的文件打包為光盤容量兼容的大小，一鍵進行備份刻錄，刻錄完成，會提示刻錄完畢，彈出光盤。
7、硬盤錄制模式，實用快捷
用鑰匙打開硬盤倉，置放進入3.5寸SATA硬盤，鎖上倉蓋即更換好硬盤；可置放高達3T的大容量硬盤；錄制滿后，可關機更換新硬盤。可設置錄制滿自動停止，也可設置覆蓋錄制。以輸入1080P60高分辨率計算，單通道每小時占用硬盤空間1.8G左右，3T硬盤，可以連續錄制2個多月。

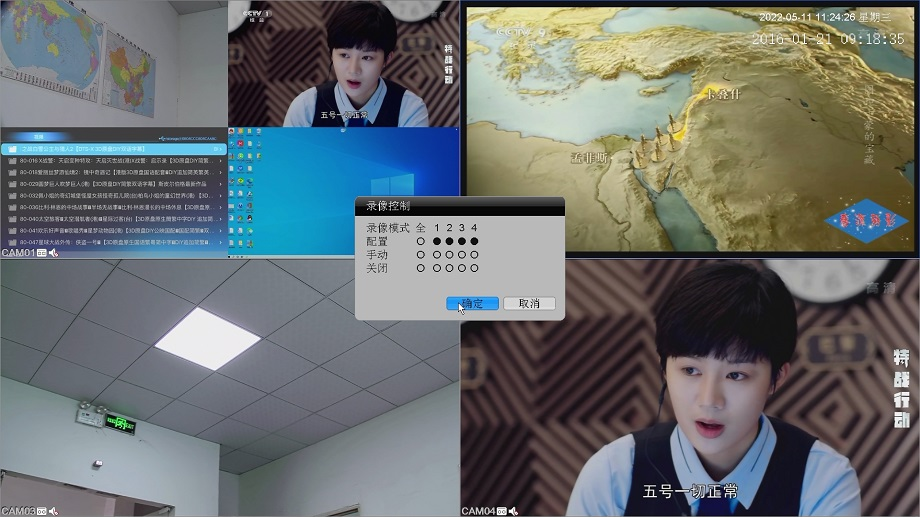

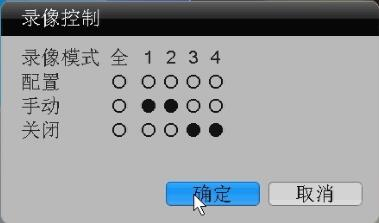

（1）、選擇好需要錄制的通道，一鍵開啟或者停止錄制；

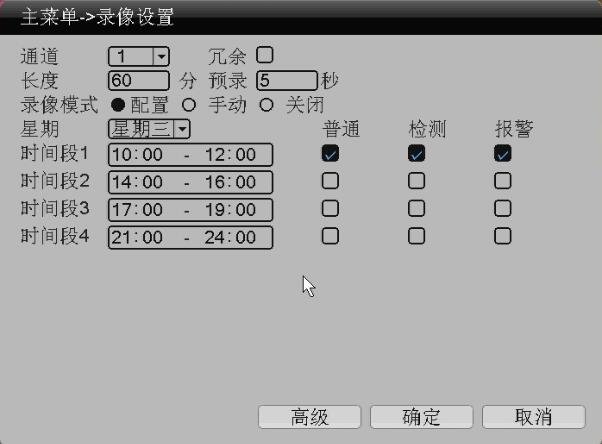

（2）、定時預約錄制；每個通道每天可設置4個定時預約錄像時間段。
（3）、移動偵測錄制
（4）、報警錄制
（5）、開機自動錄制；開機后可默認上一次關機時的模式，自動錄制。
（6）、錄制文件為標準高清H264格式，即使突然斷電，也可保護文件不丟失。
（7）、兼容HDCP協議，支持錄制各類加密視頻。
8、WHA-02支持純錄音使用
該機不僅是一臺多功能視頻錄播刻錄機，也是一臺4路錄音機。當4個輸入通道視頻端口沒有輸入視頻信號，只輸入給音頻時，即可實現錄音功能。
9、文件播放

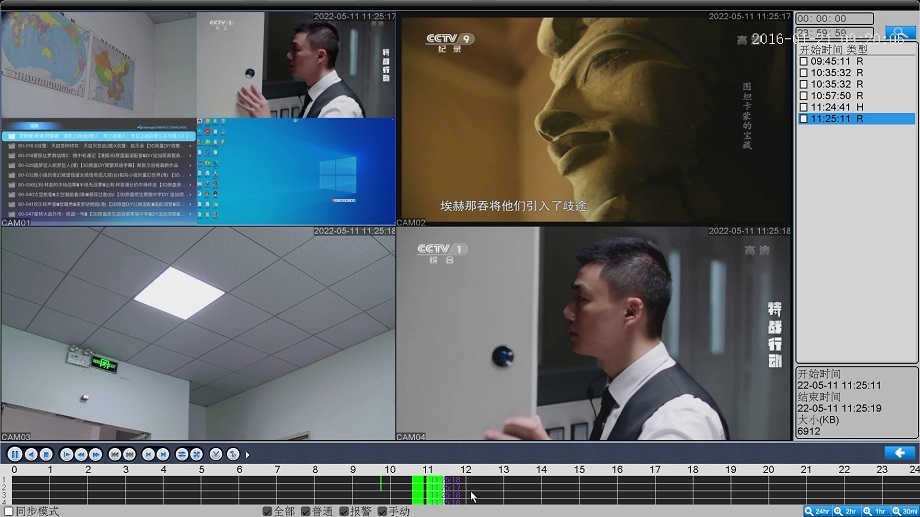

WHA-02不僅支持在硬盤錄像的時候?qū)崟r同步直播，也支持邊錄邊回看，或者進行單純的視頻回放。
由于是多通道輸入錄制，回放時具有多種文件檢索回看模式。
（1）、檢索模式
有時間點檢索、日歷檢索、事件檢索、通道檢索模式
（2）、回放模式
可以多路實時回放、單選任何一路放大回放
（3）、光盤播放

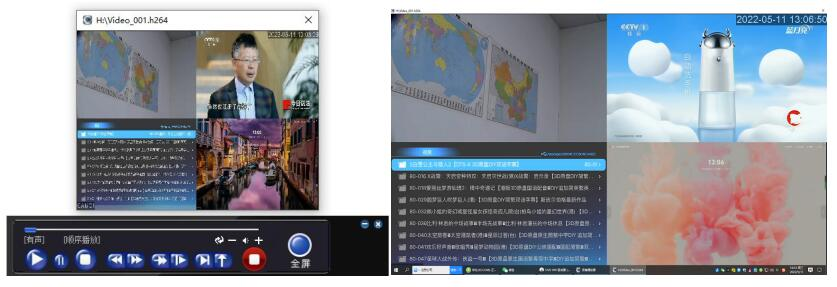

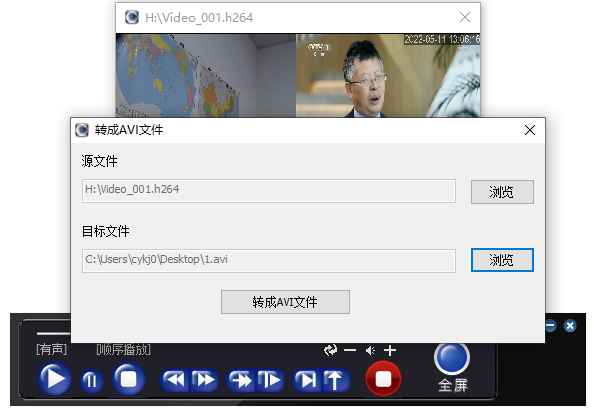

將光盤插入有DVD光驅的電腦，利用隨機配送的播放軟件播放；該軟件即可小窗口播放，也可一鍵全屏播放；還可將光盤的H264文件一鍵轉換為AVI格式。

10、文件備份

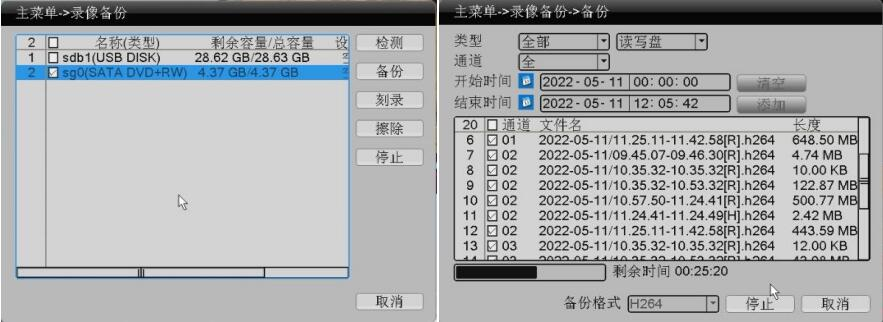

錄制到內置硬盤的文件，可在機器的USB接口插入U盤或者移動硬盤拷貝出來。拷貝的時候，可以選擇某一通道的多個文件，或者全通道的文件，一鍵進行備份，備份的時候，可選格式AVI。同樣，也可如上述，用光盤刻錄備份。備份的時候，無論是移動硬盤還是光盤刻錄備份，均可以選擇全通道的文件打包備份。
11、文件剪切和重點標記功能
錄制到硬盤里的視頻，可以將其中某一時段的文件，掐頭去尾，單獨剪切備份到移動硬盤或者刻錄到光盤。對重要文件的去粗存精，具有重要的意義。
圖片：
對硬盤里繁雜的文件，可將其中經常要回放的視頻進行重點標記，以便快捷找到播放；可以中英文命名標記！
圖片：
12、網絡功能
WHA-02不僅支持本機操控，也具有豐富的網絡功能。
（1）、局域網電腦操控功能

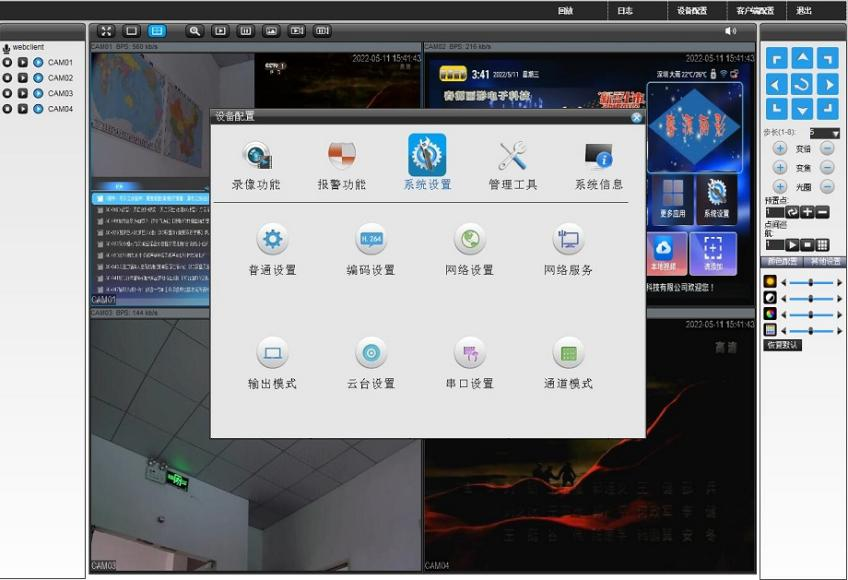

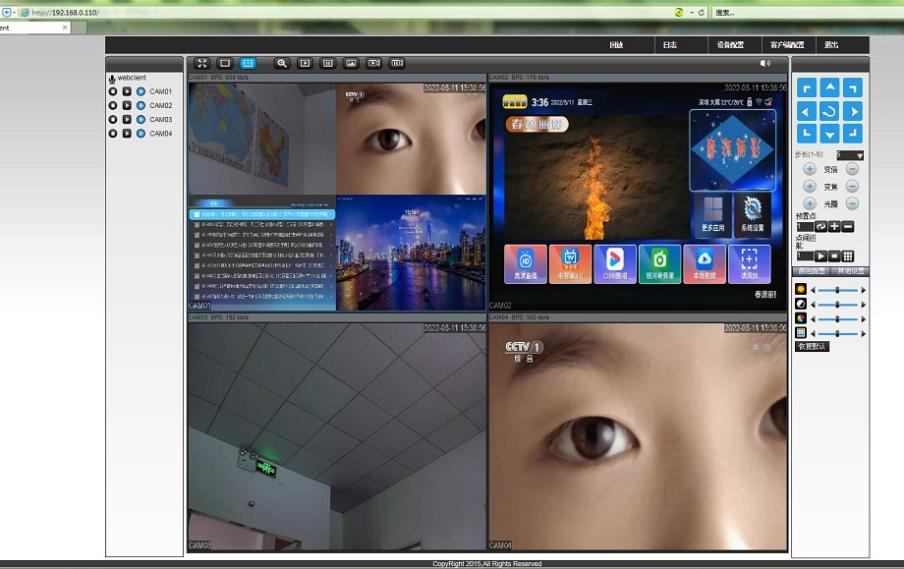

在局域網電腦通過瀏覽器登陸WHA-02的IP地址，進入后臺，可以進行視頻直播、視頻點播、視頻下載、語音對講、系統設置、錄像控制等操控。

（2）、因特網電腦、手機支持遠程直播
因特網公網的電腦、手機安裝客戶端，輸入WHA-02的ID號碼即可遠程直播錄播機正在輸入錄制的音視頻信號。
圖片25

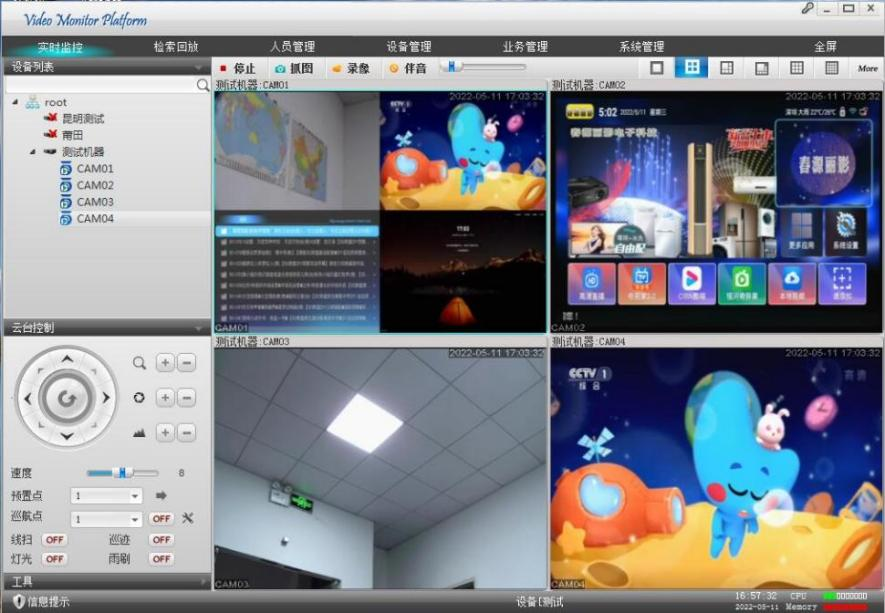

因特網電腦客戶端登陸：

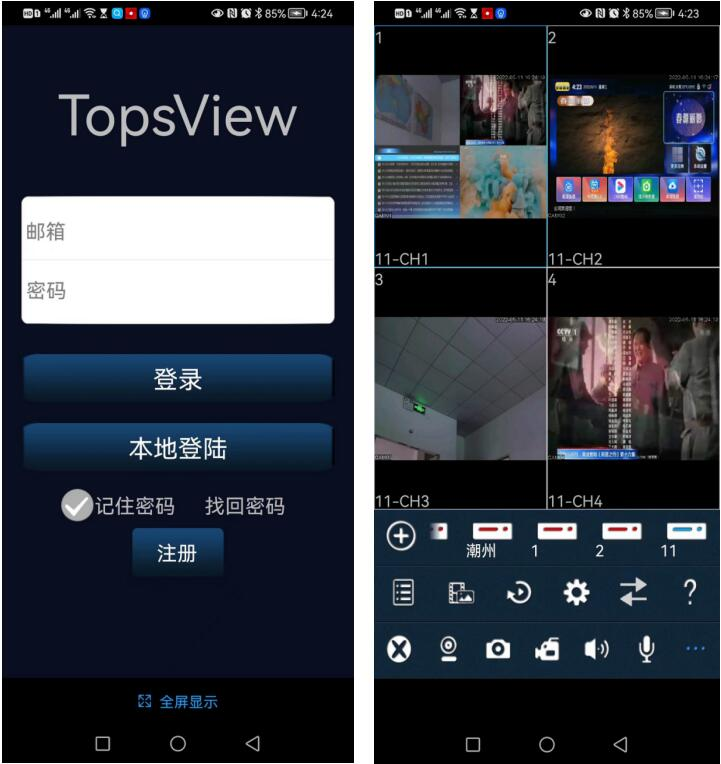

手機客戶端登陸
（3）、可以直接操控云臺攝像機

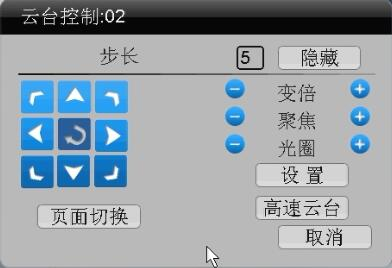

WHA-02具有RS232、485協議接口，接入云臺攝像機，即可直接在錄像機上用鼠標操控攝像機的上下左右、推遠拉近、聚焦變焦功能。錄播機接電視機本機操控和局域網電腦操控，均支持?jǐn)z像機云臺操控。

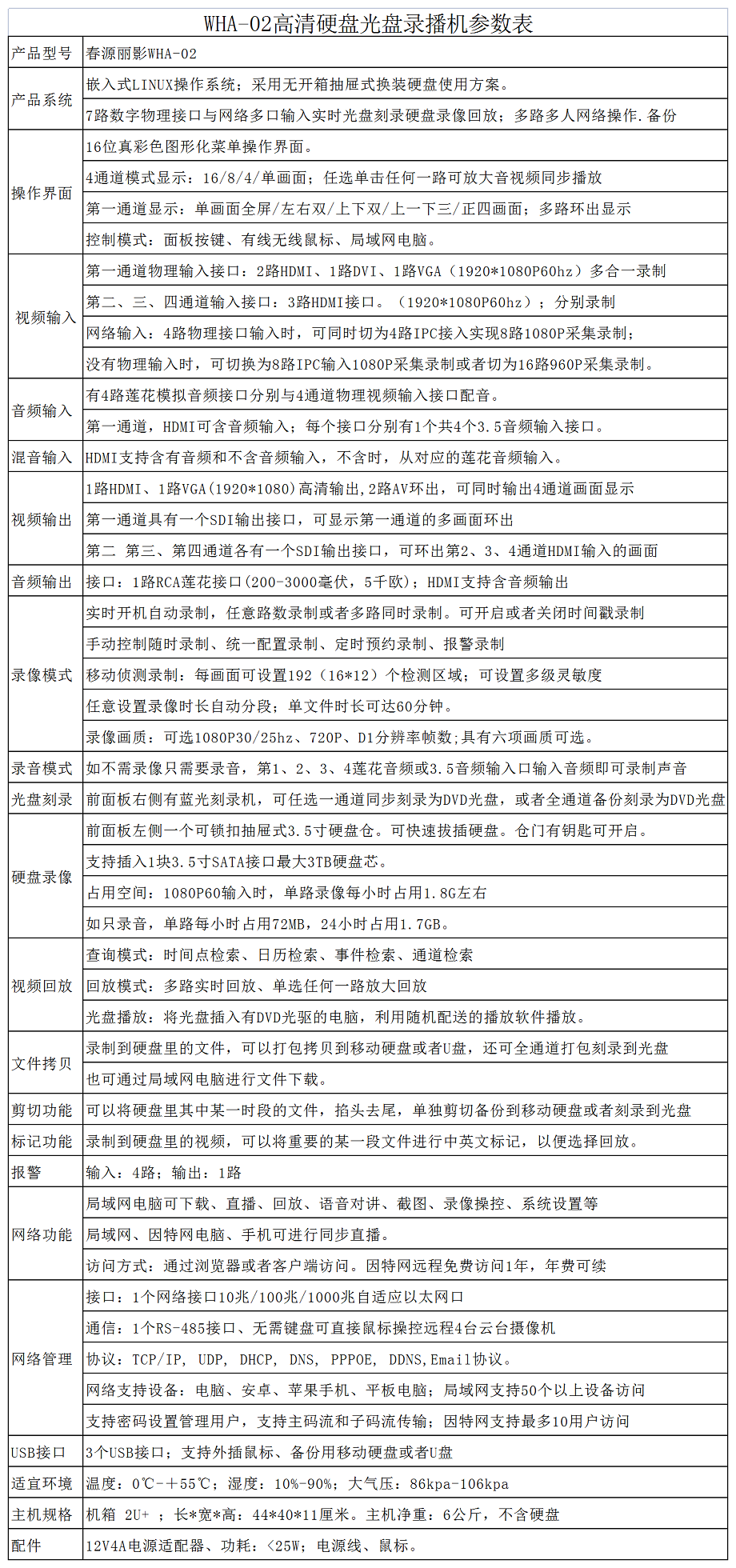

三、產品參數表
四、產品優勢

春源麗影WHA-02多功能高清光盤刻錄硬盤錄播機，支持7路數字物理輸入接口，兼容各類高清攝像機、視頻會議終端設備等接口輸入錄制；也支持多達16路網絡IPC信號輸入錄制；內嵌藍光光盤刻錄機，置入了帶鎖扣抽屜式硬盤倉，光盤刻錄便捷，硬盤錄像方便；不僅支持本機操控，也支持局域網電腦操控，還支持因特網遠程直播。輸入分辨率高，錄制清晰度好，操控便捷，使用方便，而且產品售價與網絡上那些價格昂貴的錄播機相比，性價比高的多！該產品對于既需要光盤刻錄也需要硬盤錄像的黨政機關、企事業單位、醫療手術室、公檢法問詢、投招標室、教育培訓、舞臺演藝、體育賽事等單位，具有極高的使用價值！
