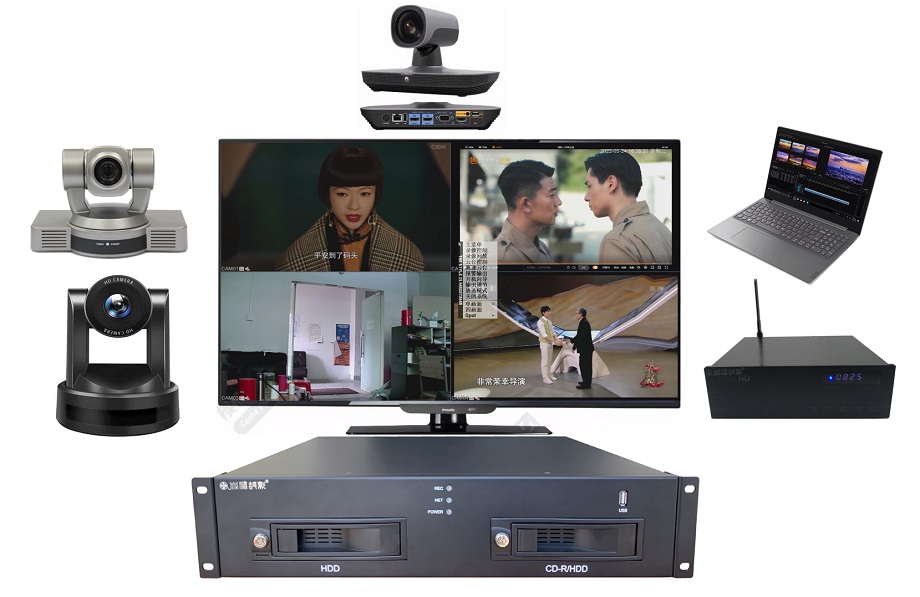

WHR-03，是一款3路HDMI、1路SDI輸入、16路IPC網絡輸入的高清硬盤錄播機。嵌入式LINUX操作系統，開創性無開箱用機方案，雙抽屜式帶鎖扣硬盤安裝方式，不僅支持硬盤錄像，也支持USB外接藍光刻錄機刻錄光盤；支持直接接顯示器或者電視機全功能操作，也支持遠程網絡操控。機器具有多路分別配音、混音、文件剪切、重點標記等豐富的功能。產品廣泛應用于多臺視頻會議終端設備同時錄制、多間會議室同時錄制、法庭審訊錄制、投招標室錄制、多臺網絡電視機頂盒錄制、網絡廣告遠程監控錄制以及重要領域的大中型會議室、智慧課堂、舞臺演出、體育比賽、手術示教等場合的高清硬盤錄播。
一、外觀和接口
1、外觀
WHR-03，是標準2U+機箱，可置放于各類機柜。使用純鍍鋅板材質制作，整機黝黑色調，沉穩端莊，美觀大方！
規格：
主機規格：長*寬*高=44*36*11CM；固定爪：每個寬2CM；主機凈重： 公斤
2、無開箱使用方案，簡單便捷

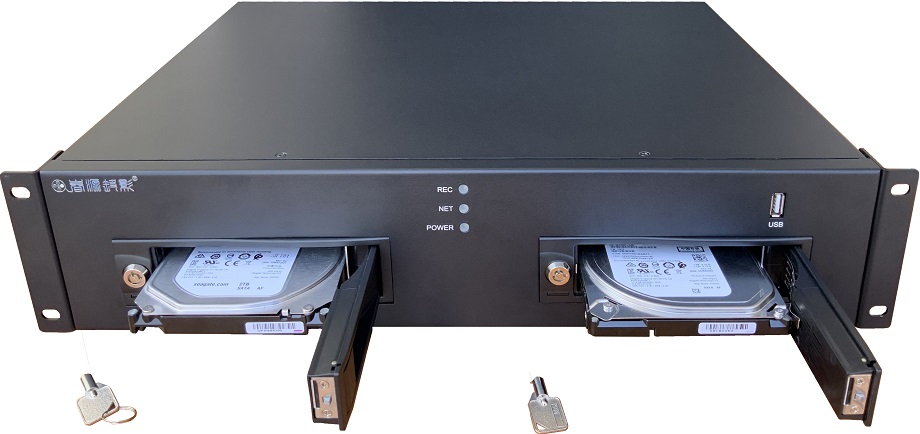

WHR-03前面板左右各有一個抽屜式硬盤抽取倉，輕輕一推或一開，即可插入或抽取3.5寸SATA硬盤，每個倉位支持可達3TB共6TB的超大容量的硬盤，由于更換硬盤方便，支持更長時間連續錄制。
WHR-03安裝更換硬盤，十分簡便，無需拆機擰螺絲，純粹的無開箱使用方案，行業內的領先之作！倉蓋帶有鎖扣，開倉須用鑰匙，只有專人才可以更換硬盤，資料保護更有保障！
3、WHR-03豐富的輸入、輸出、顯示、控制接口

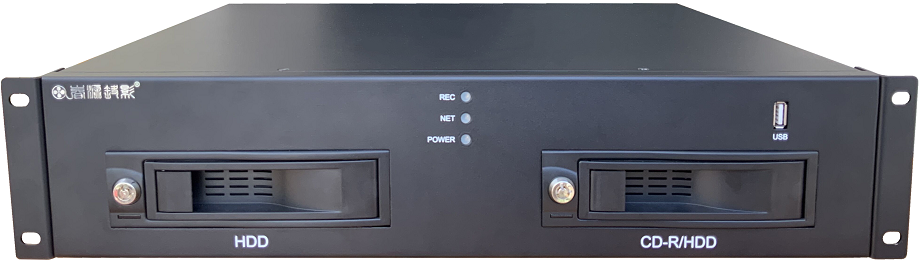

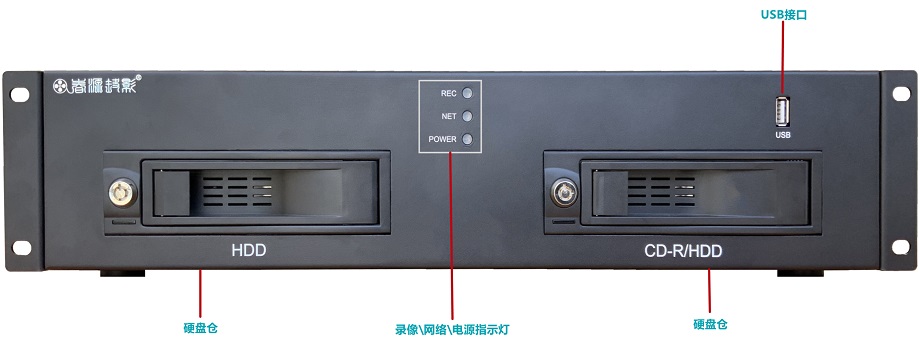

前面板：
中間有 錄像 網絡 電源狀態指示燈。
右側一個USB接口，可接入鼠標操控機器。
機身左側后端，內嵌一個小型有源音箱（可選），方便機器調試時使用。
WHR-03后面板：
視頻音頻輸入、輸出：
機器左下側，有3個HDMI輸入接口，是本機的第一、二、三視頻輸入通道，支持1080P60hz輸入，支持含音頻輸入。每個HDMI左側有一個SDI環出接口，可實時環出這3路HDMI輸入的信號。
尾板中間，能看到一組 4個BNC接口，這是SDI視頻輸入接口，第1、2、3接口本機型默認不可用。第4個SDI輸入接口是本機的第四視頻輸入通道。
尾板左側上面，有一組機器的視頻環出、音頻輸出、輸入接口。
依次為2個AV BNC環出接口、1個紅色蓮花音頻輸出接口；四個白色音頻輸入接口，可分別為第一、二、三、四輸入通道配音。4路HDMI含有音頻輸入時，也可進行混音。
尾板右下部，是整機控制和輸出部分
有1個千兆自適應LAN網口，可接路由器或者交換機；有2個USB接口，可接移動硬盤、鼠標進行文件備份；1個HDMI輸出接口，可含音頻輸出4個通道輸入的音視頻畫面，支持16/8/4/1畫面顯示；有RS485、232協議控制接口，可接入并操控云臺攝像機；有1個12V4A的電源插口；1個硬電源開關；右邊1個VGA輸出接口，可與HDMI同步輸出顯示畫面。
二、功能介紹
1、便捷的操控模式
WHR-03錄播機，可完全脫離網絡和電腦，支持本機直接接電視機或者顯示器，接入USB鼠標操控。由于采用無開箱用機方案，客戶采購回家，在前面板插入硬盤即可錄像。

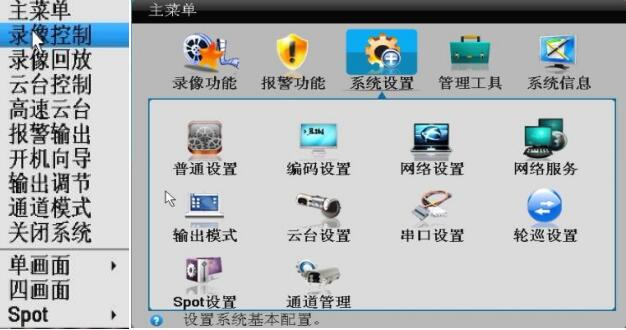

 錄播機接電視機后，鼠標點右鍵即可進入快捷操控菜單。如錄像控制、回放、云臺控制、輸出調節、通道模式、畫面調節、關閉系統等。點擊主菜單，則進入更具體的系統設置等界面。
WHR-03也支持局域網電腦進行遠程操控。
錄播機用網線接入電腦或者都接入路由器（交換機）后，在錄像機的網絡設置端，會產生一個IP地址，在電腦瀏覽器輸入IP地址，即可進入錄播機的后臺系統。可以與本機操控一樣進行操作錄播機。
2、豐富的數字物理輸入、輸出、環出接口，滿足不同場景高清錄制、播放和顯示需要
WHR-03，支持輸入3路HDMI、1路SDI數字物理信號，兼容市面上常見的高清攝像機以及播放機。
HDMI輸入支持1080P60以及以下各類參數輸入，具有寬泛的兼容性。
具有HDMI、VGA、AV同步實時輸出接口，可接多臺設備同時顯示。
具有3個SDI環出接口，可實時環出第一、二、三通道輸入的實際畫面。
3、具備混音模式，既支持每個輸入接口分別配音，也支持多輸入音頻混音錄制。
HDMI本身支持含音頻輸入，滿足了視頻會議錄制的音頻要求。
4個蓮花音頻輸入接口，支持為每個通道另外配音。

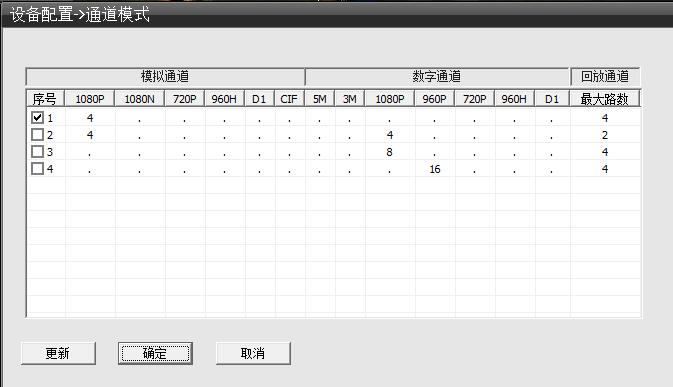

4、數字高清物理輸入接口與網絡IPC雙兼容輸入型錄播機
WHR-03，不僅支持4路HDMI輸入錄制；也支持IPC網絡信號輸入錄制；如網絡攝像機、遠程視頻會議終端設備等網絡信號。
 （1）、純數字HDMI物理輸入模式：4通道輸入；
（2）、同時切入4路IPC網絡信號輸入同時錄制
當4通道輸入時，可一鍵切為同時輸入4路1080P高清IPC網絡信號輸入；實現8通道同時錄制。
（3）、一鍵切為8路1080P高清純IPC網絡信號輸入錄制
（4）、一鍵切為16路960P IPC網絡信號輸入錄制
5、畫面顯示模式科學簡潔

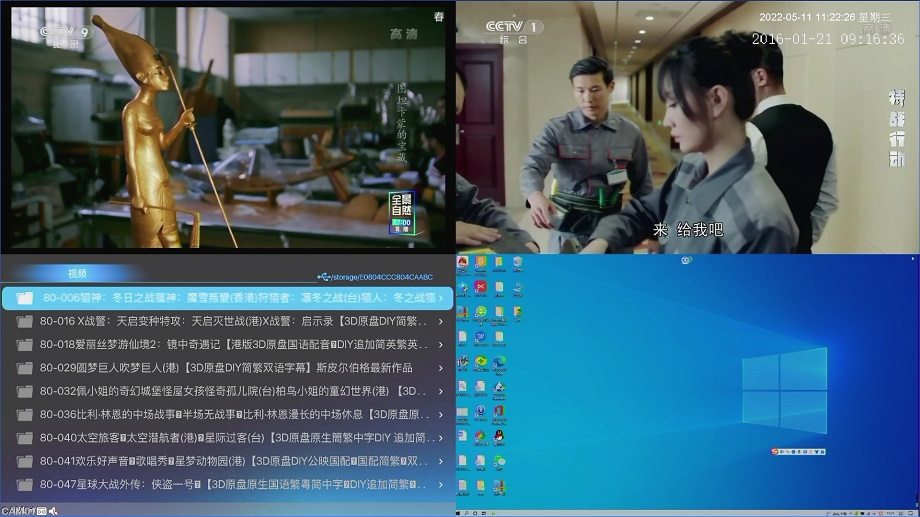

WHR-03輸入信號源后，畫面顯示模式豐富實用。既可以4路數字物理輸入接口四通道4畫面顯示，也可一鍵單通道全屏顯示。
當數字物理信號輸入與網絡IPC混合輸入時，可以顯示為16/8/4/1畫面模式。每個畫面均可以一鍵全屏。
6、硬盤錄制模式，實用快捷
用鑰匙打開兩個硬盤倉，可分別置放進入3.5寸SATA硬盤，鎖上倉蓋即更換好硬盤；錄制滿后，可關機更換新硬盤。可設置錄制滿自動停止，也可設置覆蓋錄制。還可以設置兩塊硬盤冗余錄制，既兩塊硬盤錄制同樣的內容，對重要場合錄制，資料保存更有保障。以輸入1080P60高分辨率計算，單通道每小時占用硬盤空間1.8G左右，6T硬盤，可以連續錄制4個多月。如果要保持常年錄制資料，可以換硬盤即可。有錄制資料的硬盤，需要播放時，再插入該錄播機即可播放。

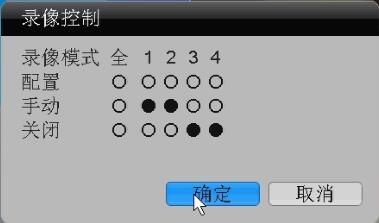

（1）、選擇好需要錄制的通道，一鍵開啟或者停止錄制；

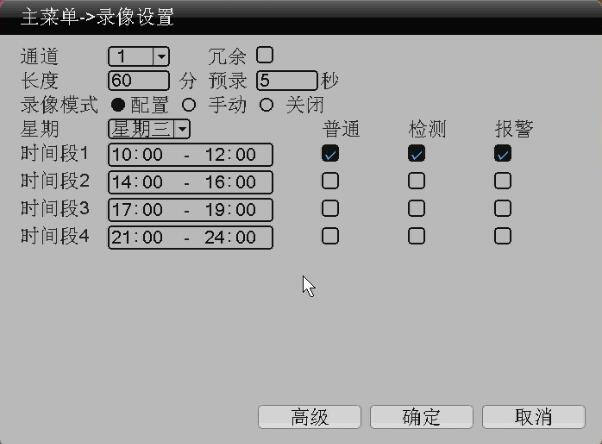

（2）、定時預約錄制；每個通道每天可設置4個定時預約錄像時間段。
 （3）、移動偵測錄制
（4）、報警錄制
（5）、開機自動錄制；開機后可默認上一次關機時的模式，自動錄制。
（6）、錄制文件為標準高清H264格式，即使突然斷電，也可保護文件不丟失。
（7）、兼容HDCP協議，支持錄制各類加密視頻。
7、USB光盤刻錄 簡單方便
在機器尾板的USB接口，插入USB藍光刻錄機，即可用DVD光盤進行視頻刻錄。

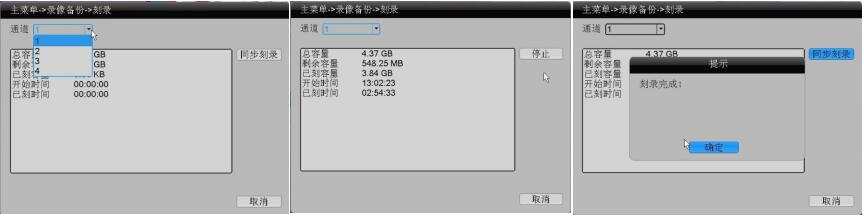

（1）、實時刻錄
選擇任一輸入通道，點擊實時同步刻錄，就開始實時刻錄。可顯示刻錄時間進程、光盤剩余容量。刻錄完畢，光盤會自動彈出。
（2）、備份刻錄
進入文件備份界面，選擇任一輸入通道，或者選擇全通道，對已經錄制到硬盤的文件，將需要刻錄的文件打包為光盤容量兼容的大小，一鍵進行備份刻錄，刻錄完成，會提示刻錄完畢，彈出光盤。
8、WHR-03支持純錄音使用
該機不僅是一臺多功能視頻錄播刻錄機，也是一臺3路錄音機。當第一、二、三視頻輸入端口沒有輸入視頻信號，只輸入給音頻時，即可實現錄音功能。

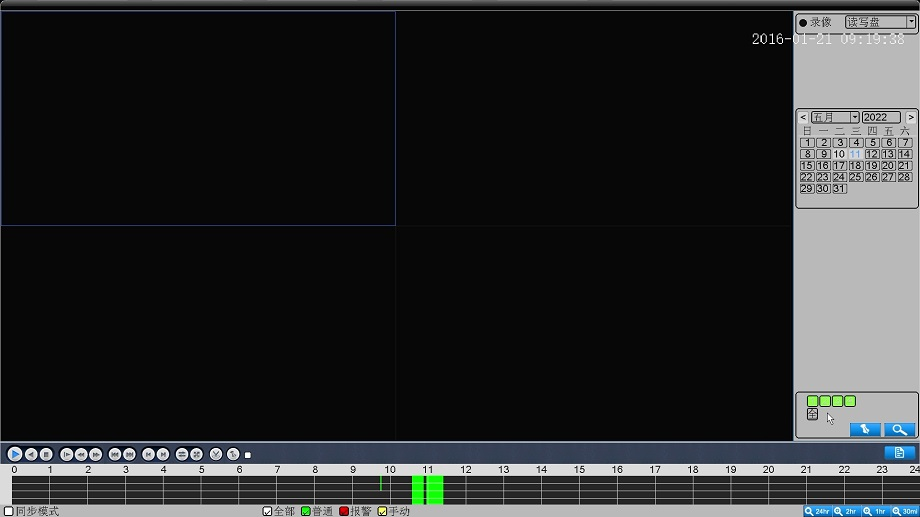

9、文件播放

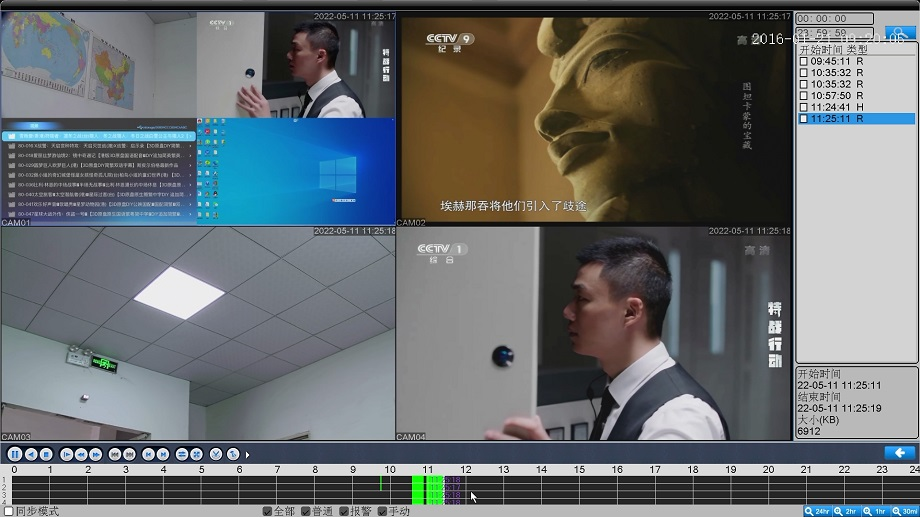

WHR-03不僅支持在硬盤錄像的時候實時同步直播，也支持邊錄邊回看，或者進行單純的視頻回放。
由于是多通道輸入錄制，回放時具有多種文件檢索回看模式。
（1）、檢索模式
有時間點檢索、日歷檢索、事件檢索、通道檢索模式
（2）、回放模式
可以多路實時回放、單選任何一路放大回放
（3）、光盤播放

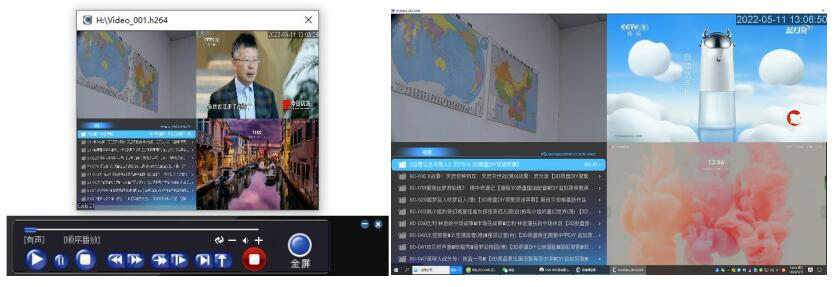

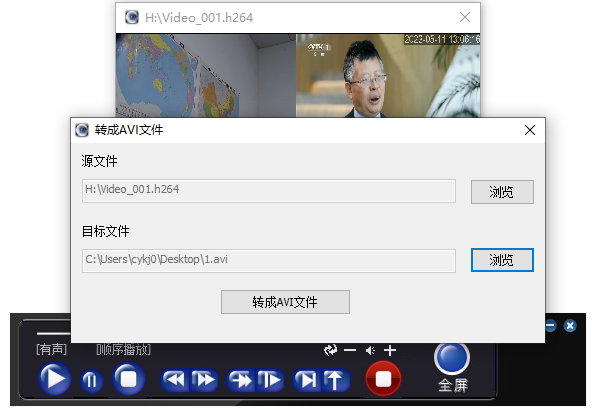

將光盤插入有DVD光驅的電腦，利用隨機配送的播放軟件播放；該軟件即可小窗口播放，也可一鍵全屏播放；還可將光盤的H264文件一鍵轉換為AVI格式。

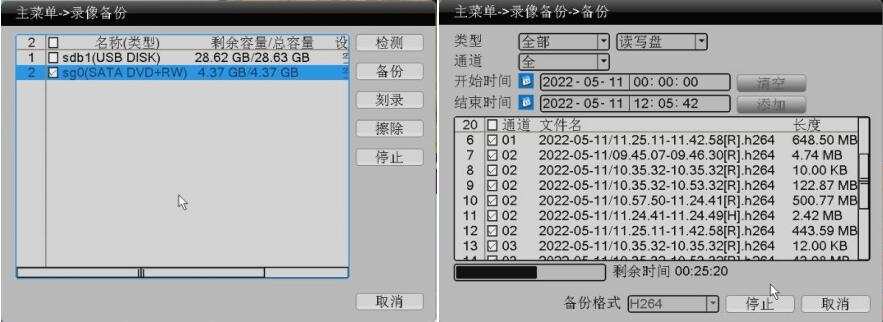

10、文件備份

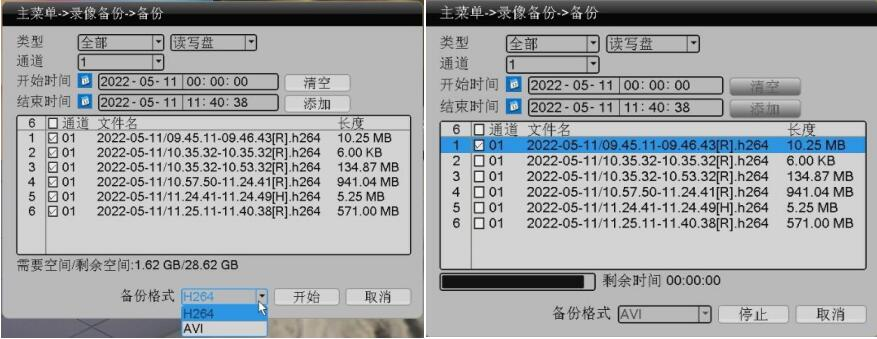

錄制到內置硬盤的文件，可在機器的USB接口插入U盤或者移動硬盤拷貝出來。拷貝的時候，可以選擇某一通道的多個文件，或者全通道的文件，一鍵進行備份，備份的時候，可選格式AVI。同樣，也可如上述，用光盤刻錄備份。備份的時候，無論是移動硬盤還是光盤刻錄備份，均可以選擇全通道的文件打包備份。
11、文件剪切和重點標記功能
錄制到硬盤里的視頻，可以將其中某一時段的文件，掐頭去尾，單獨剪切備份到移動硬盤或者刻錄到光盤。對重要文件的去粗存精，具有重要的意義。
圖片：
對硬盤里繁雜的文件，可將其中經常要回放的視頻進行重點標記，以便快捷找到播放；可以中英文命名標記！
圖片：
12、網絡功能
WHR-03不僅支持本機操控，也具有豐富的網絡功能。

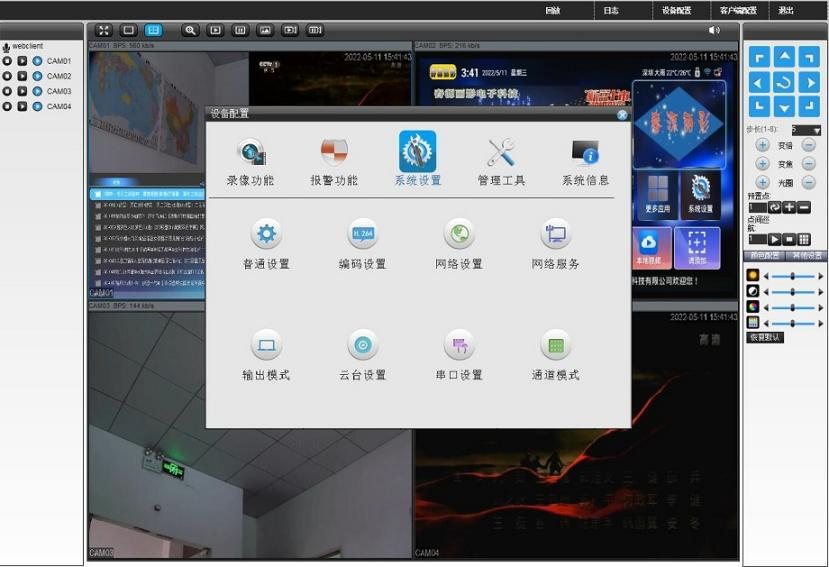

（1）、局域網電腦操控功能

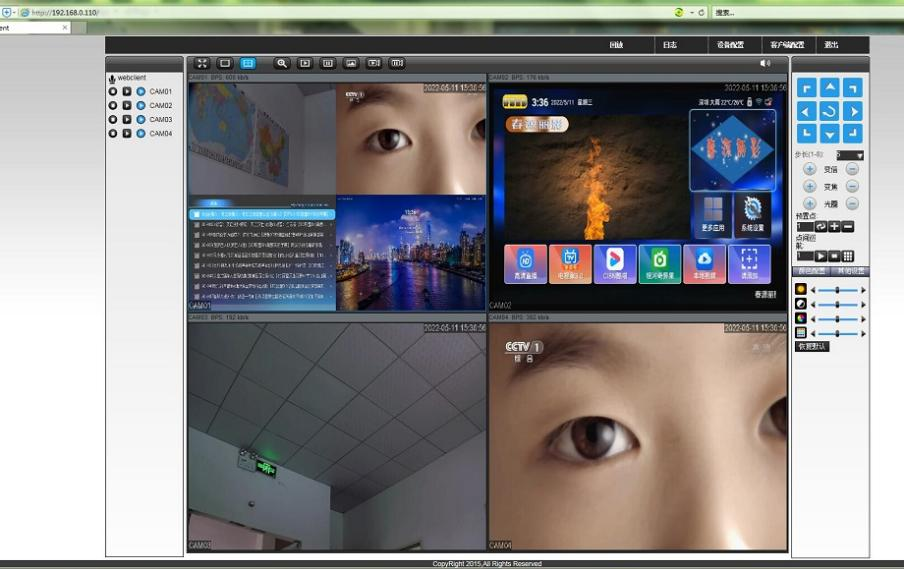

在局域網電腦通過瀏覽器登陸WHR-03的IP地址，進入后臺，可以進行視頻直播、視頻點播、視頻下載、語音對講、系統設置、錄像控制等操控。
（2）、因特網電腦、手機支持遠程直播
因特網公網的電腦、手機安裝客戶端，輸入WHR-03的ID號碼即可遠程直播錄播機正在輸入錄制的音視頻信號。

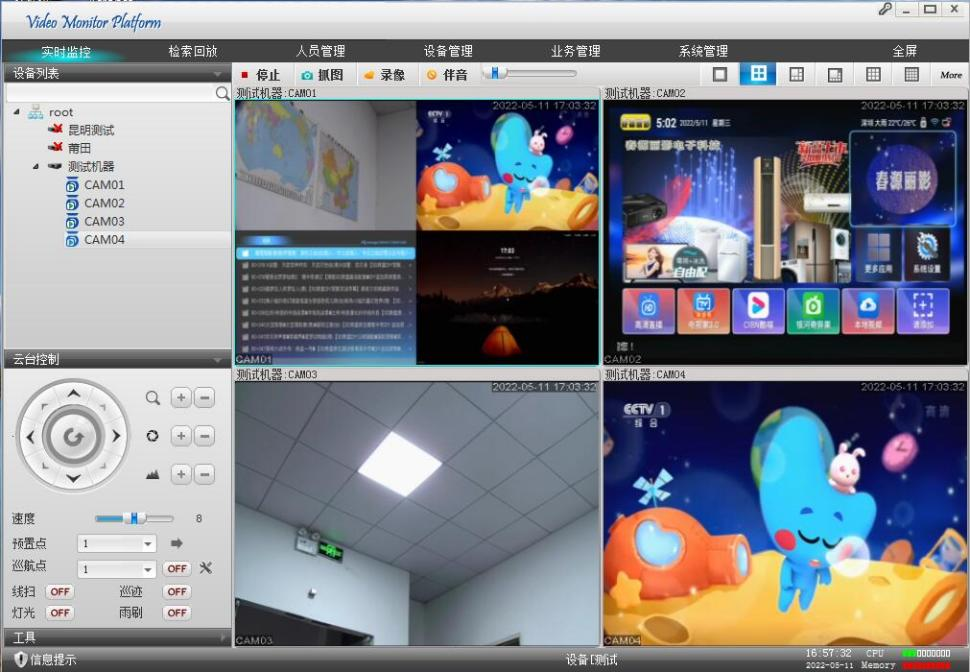

因特網電腦客戶端登陸：

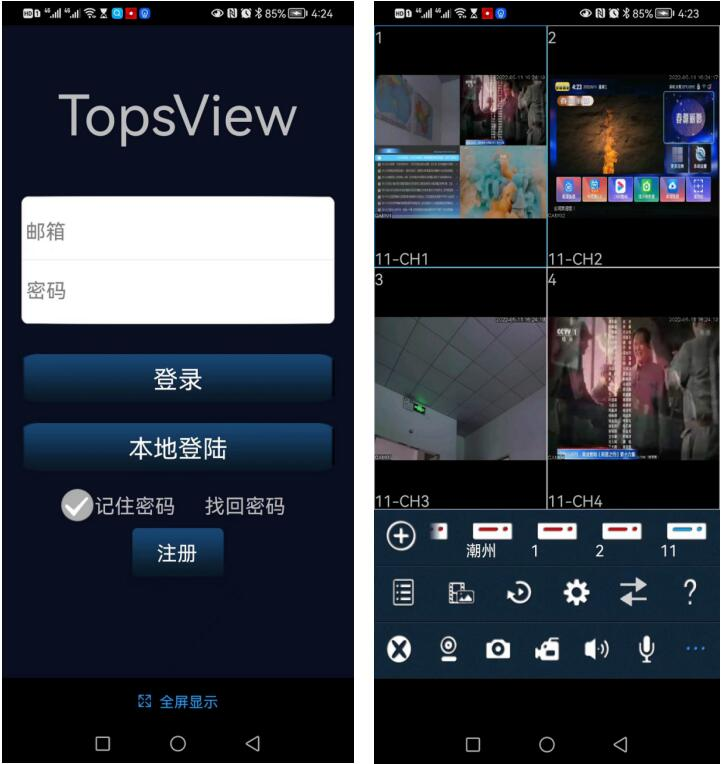

手機客戶端登陸
（3）、可以直接操控云臺攝像機
WHR-03具有RS232、485協議接口，接入云臺攝像機，即可直接在錄像機上用鼠標操控攝像機的上下左右、推遠拉近、聚焦變焦功能。錄播機接電視機本機操控和局域網電腦操控，均支持攝像機云臺操控。

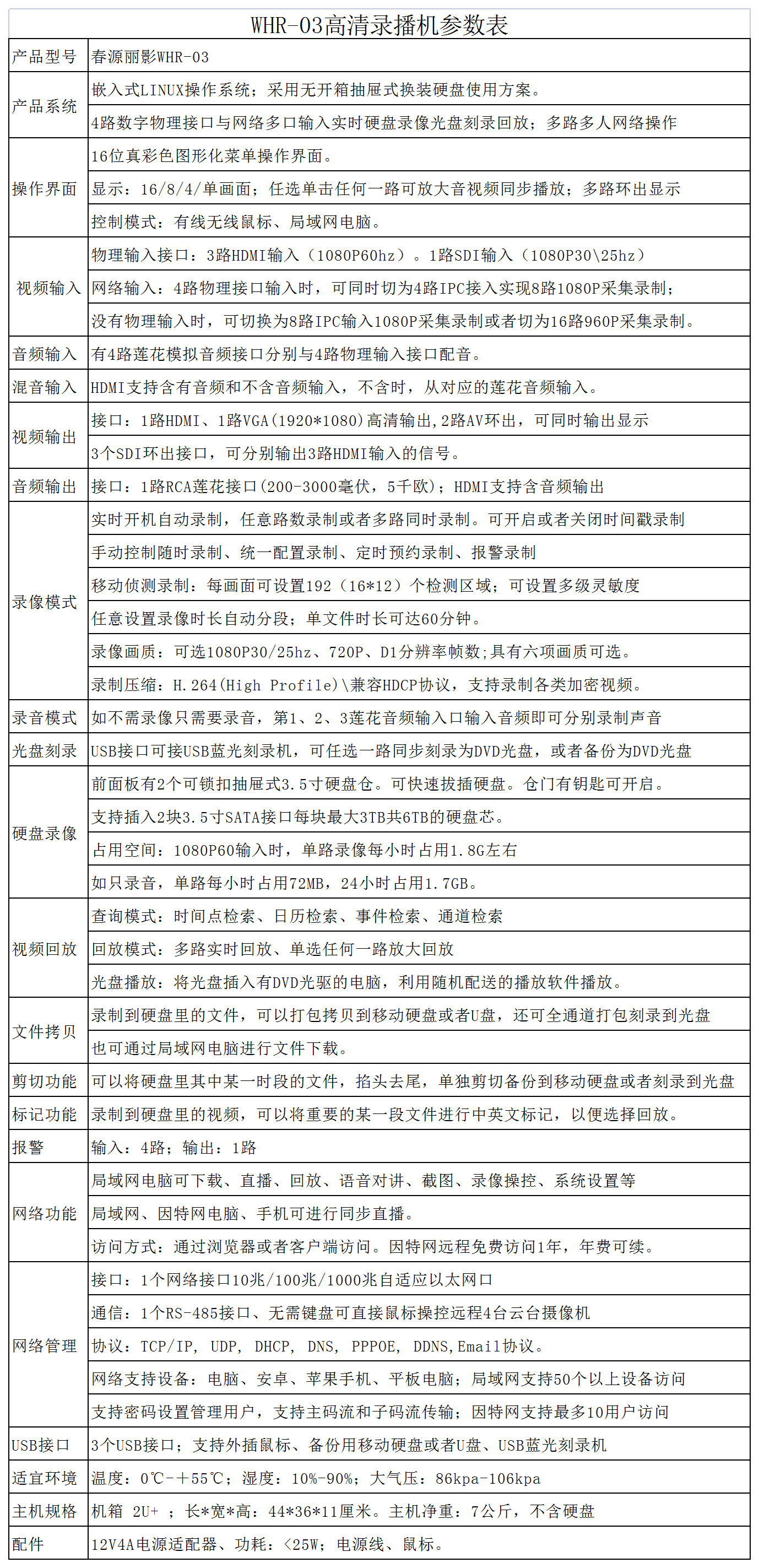

三、產品參數表
四、產品優勢
春源麗影WHR-03多功能高清硬盤錄播機，支持3路HDMI、1路SDI輸入接口，兼容各類高清攝像機、視頻會議終端設備、各類廣告機、電視播放機等接口輸入錄制；也支持多達16路網絡IPC信號輸入錄制；置入了雙帶鎖扣抽屜式硬盤倉，硬盤錄像方便，USB光盤刻錄便捷，不僅支持本機操控，也支持局域網電腦操控，還支持因特網遠程直播。輸入分辨率高，錄制清晰度好，操控便捷，使用方便，而且產品售價與網絡上那些價格昂貴的錄播機相比，性價比高的多！該產品對于需要多路HDMI同時錄制的用戶，如多臺視頻會議設備同時錄制、多間會議室同時錄制、多臺網絡廣告播放機同時錄制以及大中型會議室錄制、醫療手術示教錄制、公檢法問詢錄制、投招標室錄制、教學講課錄制、舞臺演藝錄制、體育賽事錄制、電視節目轉播錄制等領域，以及需要錄制多臺網絡IPC信號的用戶，具有極高的使用價值！
