一、手術影像專業級錄制
專為4K/60Hz 超清術野記錄設計,支持 12G-SDI/HDMI 2.0 雙模輸入,兼容腹腔鏡、內窺鏡、監護儀等醫療設備原生信號,原生錄制 4096×2160P60,無損保留組織細節與器械操作軌跡。
![]()

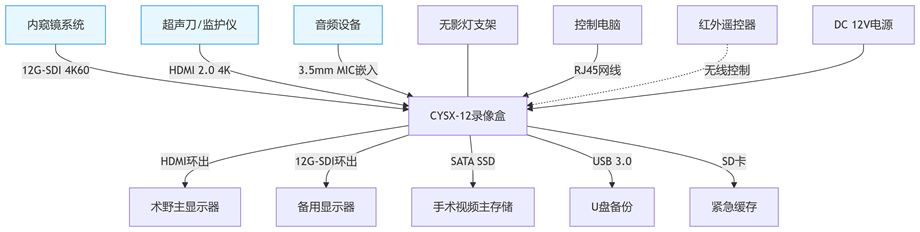

二、拓撲圖詳解
![]()
1. 輸入信號源(術野采集)
內窺鏡系統通過 12G-SDI 接口輸入原生 4K60 信號,超低延遲≤0.1 幀;超聲刀 / 監護儀經 HDMI 2.0 輸入實時影像與生命體征,分辨率達 4096×2160P60;音頻設備(需固件升級)利用 3.5mm MIC 接口嵌入術者指令與設備報警音。
2. 輸出與監看
CYSX-12 錄像盒通過 HDMI 環出術野畫面至主顯示器,供術者實時操作參考;同時以 12G-SDI 環出信號至備用顯示器,適用于護士站或教學屏幕,抗干擾性能更強。
3. 三級存儲方案
主存儲采用 SATA 固態硬盤,推薦 2TB 容量,可支持 80Mbps 高碼流錄制;實時備份通過 USB 3.0 U 盤實現,兼容 exFAT/NTFS 格式,突破單文件限制;應急緩存依靠 SD 卡,突發斷電時自動保存最后 5 分鐘視頻。
4. 手術室專屬部署
在無菌區適配方面,設備通過支架懸吊于無影燈架,避開無菌臺,可通過 WEB 控制(電腦端瀏覽器訪問 IP)或紅外遙控實現零接觸操作;供電采用 DC 12V/3A 醫療級電源,支持 0℃~50℃寬溫環境。
5. 擴展功能
網口支持升級后 RTMP 推流至示教室,滿足遠程協作需求;術中可一鍵無損截圖保存為 JPEG 格式,標記關鍵操作幀;還支持分段錄制,按手術階段自動生成獨立視頻文件,如 “膽囊切除 - 分離階段” 。
關鍵醫療優勢
該方案憑借 12G-SDI 抗電磁干擾特性,確保內窺鏡畫面無撕裂,保障信號完整性;三級存儲配合斷電保護功能,SATA 硬盤在異常時自動休眠,提供可靠應急保障;分段錄制功能便于教學整合,提升病例管理效率。
三、五大核心醫療價值
1.真 4K 無損錄制:采用 Xilinx FPGA 芯片 + 自研優化算法,還原真實色彩與組織層次,支持H.265 編碼降低存儲壓力。
2.醫學影像增強:獨有色彩調節功能(亮度 / 對比度 / 飽和度),消除術野反光,突出血管與病灶。
3.手術全流程管控:支持分段錄制,可按手術階段分割視頻(如切口 / 縫合);具備循環覆蓋 + 定時錄制功能,連臺手術自動管理存儲,避免中斷。
4.無菌環境適配:支持遠程 WEB 控制 / 串口指令,實現術中醫護零接觸操作;預留支架孔位,可懸吊于無影燈架,避開無菌區。
5.醫療安全雙保險:采用SATA 固態硬盤 + 雙備份(U 盤 / SD 卡同步錄制),斷電自動保護文件;音頻嵌入升級后,可同步錄制監護儀報警音與術者指令。
四、行業痛點解決方案
針對臨床需求,該設備通過 12G-SDI 超低延時傳輸(≤0.1 幀)解決 4K 信號延遲卡頓問題;以 80Mbps 高碼流支持 + 循環覆蓋應對長時間手術存儲中斷;術中一鍵無損截圖(JPEG 格式)簡化教學素材提取;向下兼容 1080i/PAL/NTSC 制式,提升老設備兼容性。
五、手術室集成方案
輸入方面,12G-SDI 直連內窺鏡系統,HDMI 采集監護儀畫面;輸出時,環出信號至術野顯示器,HDMI 狀態監視屏實時反饋;存儲采用 2TB SATA 固態硬盤(單臺手術 4K 視頻≈120GB);升級后支持RTMP 推流,可直播至示教室或遠程會診平臺。
六、技術保障
![]()
設備具備醫療級寬溫設計(0℃~50℃),適應手術室環境;提供 20-80Mbps 四檔碼率靈活切換,平衡畫質與存儲效率;標配抗干擾支架與收納箱,便捷轉運消毒。
總結:以 4K 無損錄制為核心,深度融合手術流程需求 —— 從影像優化、無菌操控到安全存儲,為精準醫療提供全鏈路高清記錄方案。
